NivCon Niveauregler

Artikelnummer:

100304

Der NivCon Niveauregler regelt das Flüssigkeits-Niveau in einem Bad. Mit 3 Anoden wird der Niveauzustand überwacht. Die Anoden werden mit Wechselspannung betrieben.

Die Eingangsempfindlichkeit der Anoden ist über das Potentiometer „W“ von ca. 10 kW bis ca. 150 kW einstellbar. Das Sollniveau wird mit einem Wechsler gemeldet. Bei Unterschreiten und Überschreiten der Niveaugrenzen gibt er einen definierten Fehler in Form eines Öffnerkontaktes aus.

Überwachung:
Das Unter-Niveau-Relais (U) fällt ab („U“-LED leuchtet) wenn keine Versorgungsspannung anliegt oder die Unter-Niveau-Anode nicht mit Flüssigkeit umspült wird. Sicherheit über Relais-Schließer!

Ventil (S) schaltet ein („S“-LED leuchtet), wenn Spannung ein ist, aber Soll-Niveau-Anode nicht mit Flüssigkeit umspült wird (Schließer). Wenn die Soll-Niveau-Anode mit Flüssigkeit umspült wird, beginnt die Nachlaufzeit abzulaufen. Nach dieser Zeit schaltet das Soll-Niveau-Relais ab. Mit der Zeit wird die Hubhöhe festgelegt. Diese wird mit dem Potentiometer „T“ von ca. 5 s bis ca. 50 s eingestellt. Das Ober-Niveau-Relais (O) fällt ab („O“-LED leuchtet), wenn keine Versorgungsspannung anliegt oder die Ober-Niveau-Anode mit Flüssigkeit umspült wird. Sicherheit über Relais-Schließer!

Werkseitig ist der NivCon Niveauregler auf „T“ ~ 5 s und „W“ ~ 20 kW eingestellt. Die Elektronik ist gegen die Anoden mit einer Trennspannung von 4 kV geschützt.

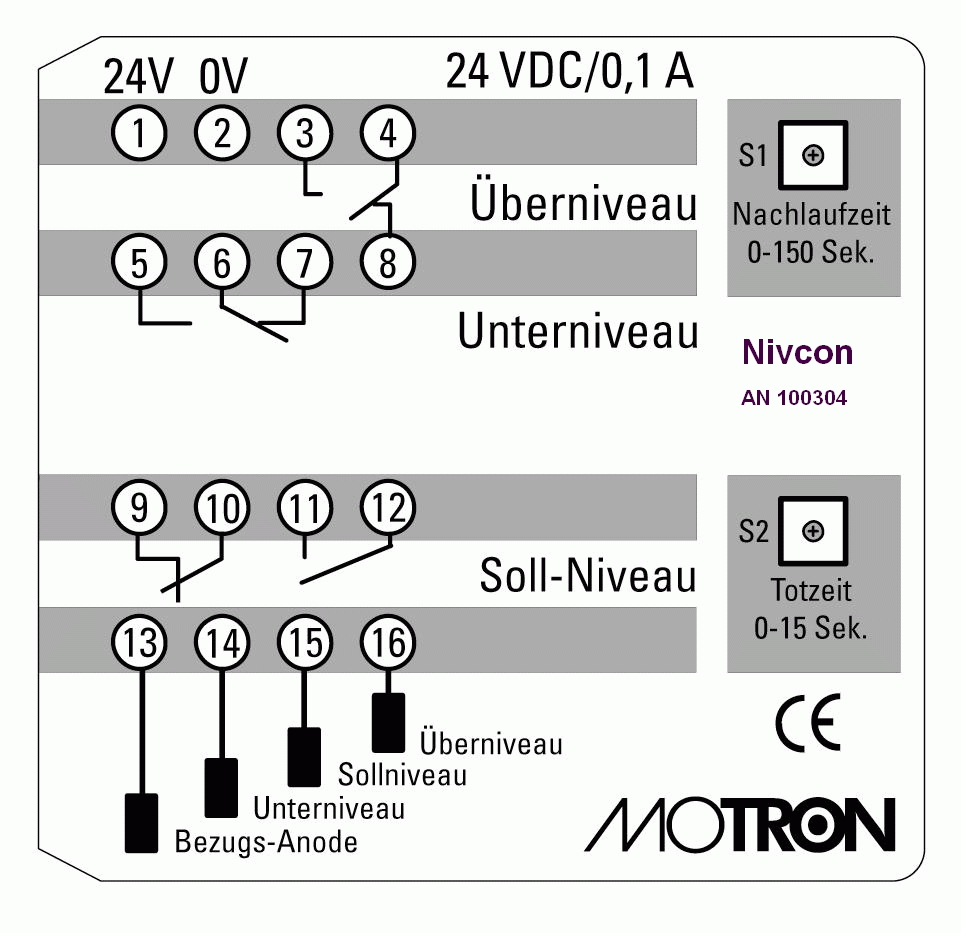

Niveauregler Nivcon

Technische Daten:

Betriebsspannung:
U B 24 V DC, 0,8 A

Trennspannung:
UB /Anoden ³ 2 kV

Empfindlichkeitsbereich

Niveaufühler:
~ 10 kW … 150 kW

Nachlaufzeitbereich:
~ 5 s … 50 s einstellbar

Schaltleistung der Kontakte:
Maximalwert 250 VAC / 2 A ohmisch,

Gehäuse (B x H x T):
22,5 × 99 × 92 mm, für Schienenmontage
