Multiplexer TAMP8-G3 mit direkter Adresswahl

Analog Multiplexer TAAM8 G3 für 8 PT100-Eingänge

Artikelnummer:

100429

An den Temperatur-Multiplexer TAMP8-G3 können bis zu 8 PT100-Fühler angeschlossen werden. Diese werden als 2-Leiter mit 1,5 mA Konstantstrom betrieben.

Von einer übergeordneten Steuerung kann einer der 8 Eingänge aktiviert werden und als Analog-Signal am Ausgang AA (4..20mA) ausgegeben werden. Der aktive Eingang wird mittels 3 Adressbits angewählt gemäß der Formel:

Eingangskanal = 4 * bit2 + 2 * bit1 + 1 * bit0

 Die Anschlüsse erfolgen über steckbare Schraubklemmen bis max. 1,5 mm².

TAMP8-G3 ist kontaktlos und somit wartungsfrei. Es ist vor Feuchtigkeit und starker Verschmutzung zu schützen.

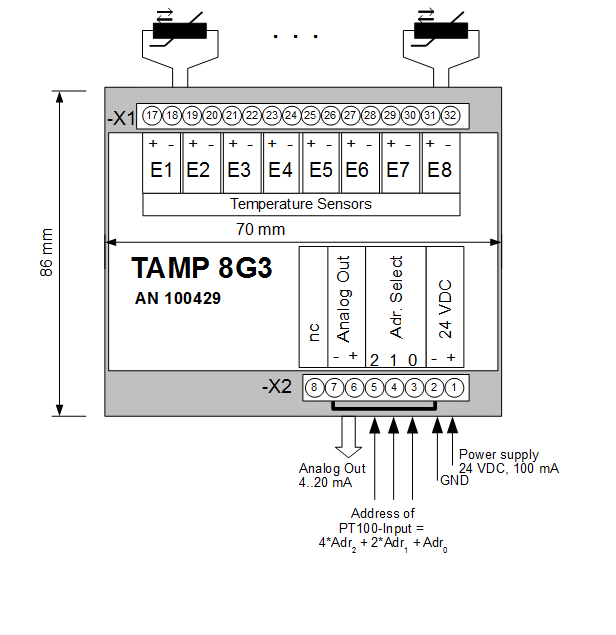

Anschlussplan Multiplexer TAMP8-G3

Technische Daten:

Spannungsversorgung    U V  = 24 V DC / 0,1 A

Gehäuse B x H  x T          105 x 86 mm x 60 mm

Hutschienenmontage

Schutzart  IP 20

Umgebungstemperatur -40°C ... +75°C

Temperaturfühler PT100 in 2-Leitertechnik

Temperaturbereich -50°C C ... +150°C

Toleranz   < ± 2°C

Messstrom  ca. 1,5 mA

Ausgang  4 ... 20 mA   (≤ 500 Ω)   max. 10 V

Fehlererkennung  Ausgang < 4 mA
